CNC TC Pierścień

Szlifierka tworząca pierścień jest używana głównie do szlifowania pierścieni wałków węglika wolframowego w celu uzyskania szybkiej produkcji drutu. Utworzone diamentowe szlifowanie służy do wykonywania szorstkiego szlifowania, półfinickiego szlifowania, drobnego szlifowania i szlifowania bez skoku na zewnętrznym okręgu i rowku w kształcie R pierścienia z węgla. Jest to niezbędny sprzęt do wykończenia w warsztatach naprawczych stalowych.

Zdobądź wycenę

PREV：Kompozytowa maszyna do szlifowania NEXT：No next article

Opis
Parametry techniczne
Skontaktuj się z nami

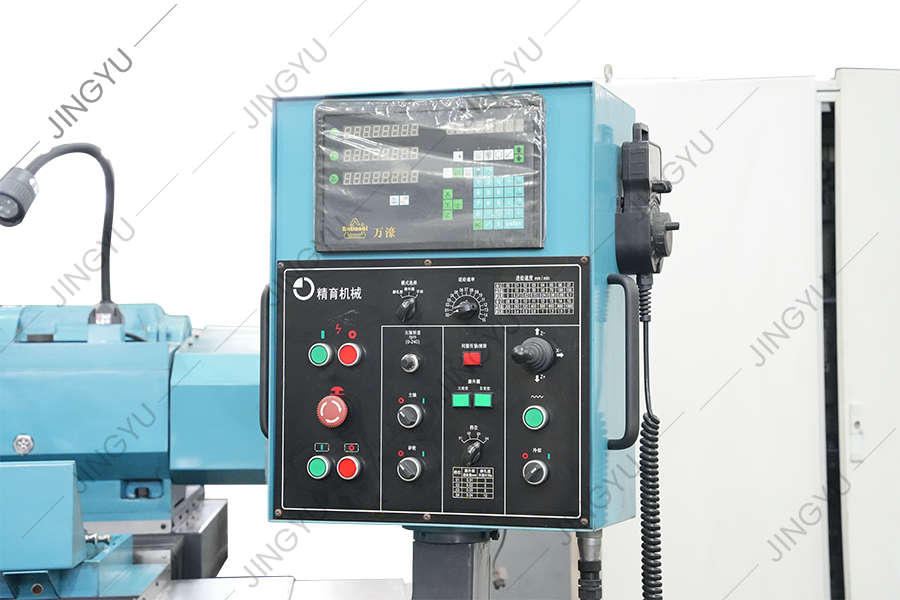

● Narzędzie maszynowe przyjmuje programowalny kontroler logiczny (PLC) do sterowania odpowiednio zasilaniem ramki do szlifowania i ruchu stołowego. Pozycje szlifierskiej ramy kół i stołów roboczych są dynamicznie wyświetlane przez cyfrowy wyświetlacz. Po ustaleniu wymagań dotyczących szlifowania program może automatycznie uzupełniać zewnętrzny okrąg powierzchni rolkowej i każde szlifowanie rowków.
● Główne wrzeciono wgłębienia obrabianego przyjmuje napęd regulacyjny o zmiennej częstotliwości, a odpowiednią prędkość obrotową można ustawić zgodnie z różnymi parametrami przedmiotu.

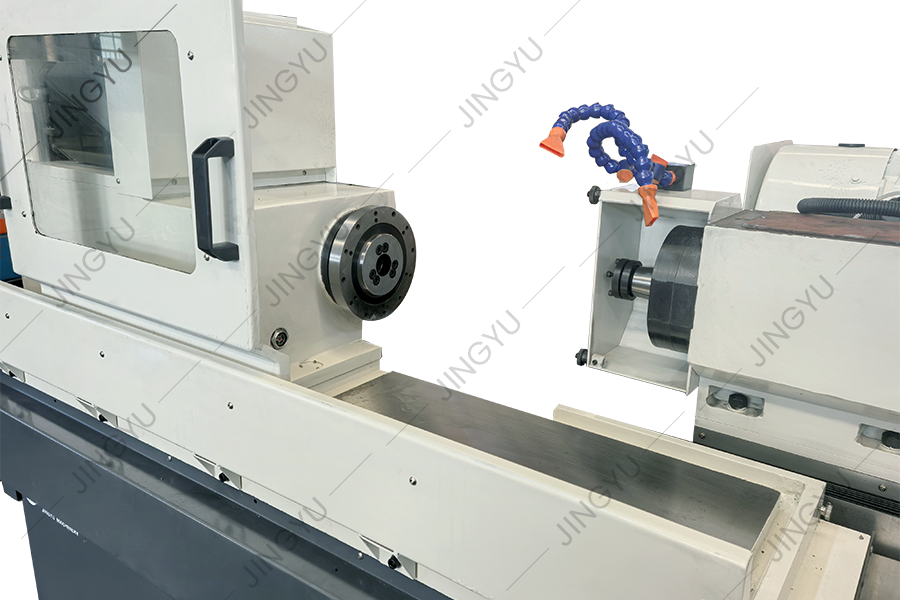

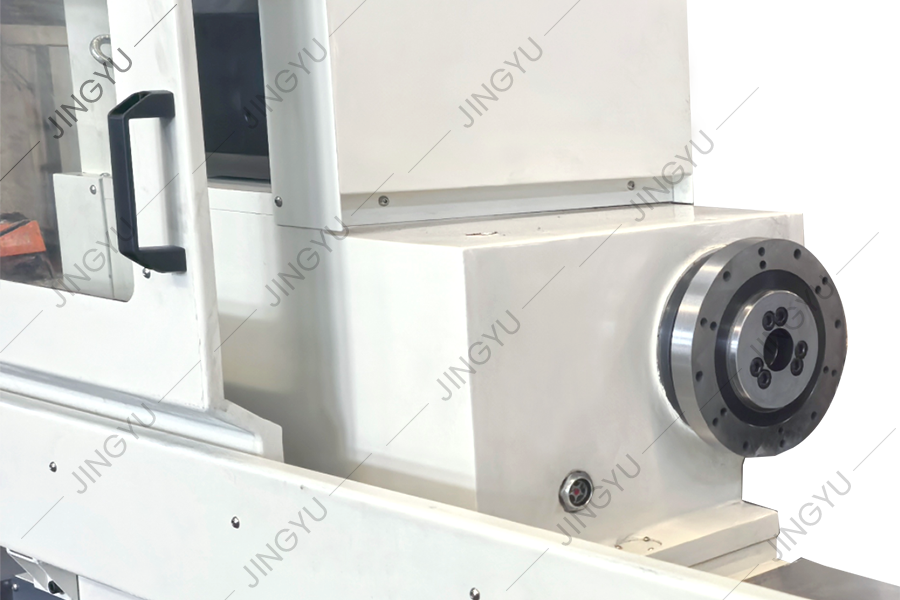

Rozszerzający się trzpień jest instalowany na wrzecionie nagłówki. Ustaw pierścień wałkowy na rozszerzającym się trzpieniu i użyj klucza Allena, aby dokręcić śrubę blokującą na końcu rozszerzającego się trzpienia, aby ukończyć instalację i zacieśnienie pierścienia rolki do przetworzenia na narzędziu maszynowym.
● Wrzeciono szlifierujące koła wykorzystuje bardzo precyzyjne łożyska toczenia i jest smarowane i chłodzone przez niezależną w pełni uszczelnioną pulę olejową. Urządzenie do wykrywania temperatury wrzeciona jest instalowane w celu wyświetlania zmian temperatury wrzeciona w czasie rzeczywistym, realizując monitorowanie temperatury i sprzężenie zwrotne w całym procesie działania systemu. Rozszerza to żywotność wrzeciona, a także zapewnia doskonałą wydajność wysokiej dokładności obrotu wrzeciona i wysokiej sztywności.
Wrzeciono kół szlifowania jest napędzane silnikiem o dużej mocy (18,5 kW).

M8440A

Indeks	Jednostka	M8440A
Materiał obrabia		Pierścień z węglikiem z węglików wolframowych
Max. Średnica przedmiotu	mm	Φ400
Prędkość wrzeciona wrzeciona	RPM	20 ~ 150
Szlifowanie prędkości wrzeciona koła	RPM	1950
Max. Liniowa prędkość szlifowania	SM	25
Zasilanie silnika wrzecion wrzecion szlifierskich	kW	18.5
Średnica szlifowania koła	mm	Φ250
Max. Szerokość szlifowania	mm	65
Podróż na osi X.	mm	500
Formularz przewodnika osi X.		Ciężkie przewodniki liniowe
Podróż na osi Z.	mm	250
Formularz przewodnika z osi Z.		Ciężkie przewodniki liniowe
Min. Jednostka paszowa	mm	0.003
System sterowania		Programowalny kontroler logiki

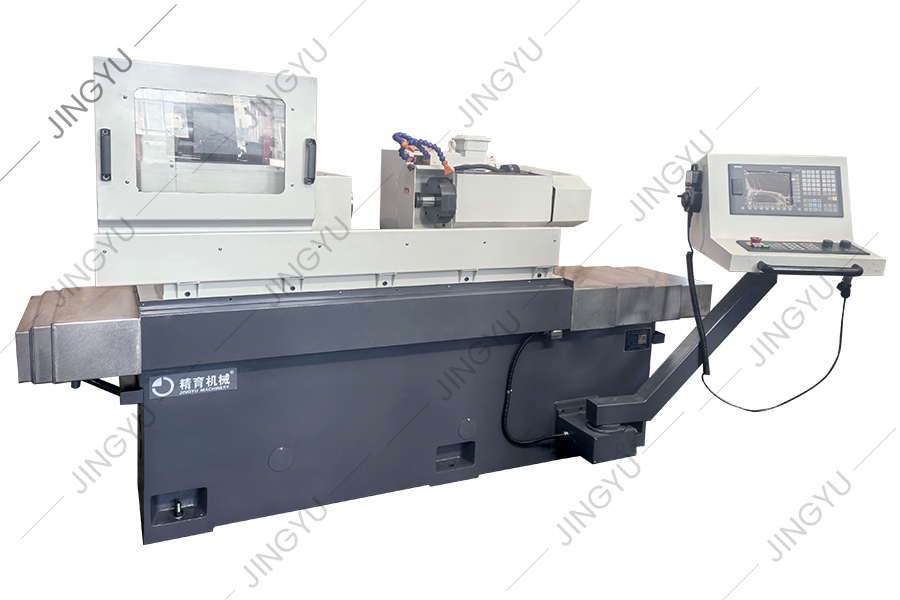

MK8440A

Indeks	Jednostka	MK8440A
Materiał obrabia		Pierścień z węglikiem z węglików wolframowych
Max. Średnica przedmiotu	mm	Φ400
Prędkość wrzeciona wrzeciona	RPM	20 ~ 150
Szlifowanie prędkości wrzeciona koła	RPM	1950
Max. Liniowa prędkość szlifowania	SM	25
Zasilanie silnika wrzecion wrzecion szlifierskich	kW	18.5
Średnica szlifowania koła	mm	Φ250
Max. Szerokość szlifowania	mm	65
Podróż na osi X.	mm	500
Formularz przewodnika osi X.		Ciężkie przewodniki liniowe
Podróż na osi Z.	mm	250
Formularz przewodnika z osi Z.		Ciężkie przewodniki liniowe
Min. Jednostka paszowa	mm	0.001
System sterowania		Siemens 808d
Uwaga: inne systemy CNC można dostosować zgodnie ze specjalnymi potrzebami klientów.
