Maszyna dressingowa EDM Diament

● Łóżko narzędzi maszynowych przyjmuje stalową strukturę spawaną płytą, a działający zbiornik oleju i system pompy olejowej są zlokalizowane na zewnątrz w celu łatwego konserwacji i czyszczenia.
● Narzędzie maszynowe jest w pełni zamknięte, aby zapobiec wyciekom płynu roboczego. Po lewej stronie jest przełączalne drzwi do łatwej wymiany elektrod kół grafitowej, tył jest podwójnie otwierającymi drzwiami dla łatwego obracania i tworzenia grafitowych elektrod kół, a przód to podwójnie przesuwane drzwi do regulacji przetwarzania i wymiany kół szlifowania diamentów.
● Narzędzie maszynowe automatycznie zatrzymuje się po zakończeniu przetwarzania.

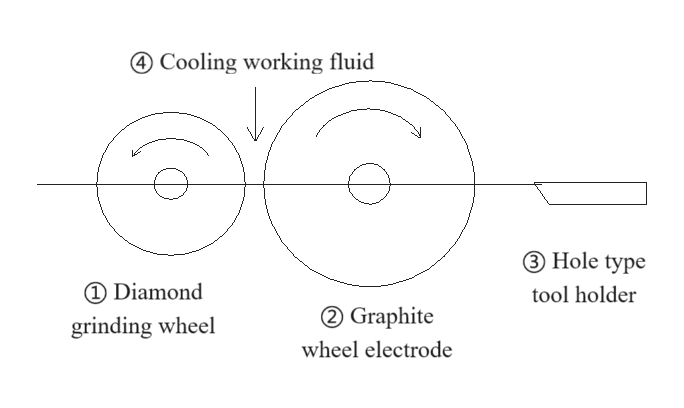

① Diamentowe koło szlifierskie: ograniczone do metalowego szlifowania diamentowego, za pomocą krocza podwójnego środka, napęd serwo silnika krokowego, ręczne/automatyczne przetwarzanie zasilającego serwoto -serwozaworu.
② Elektrodę kół grafitową: Użyj kółka grafitowego, które jest łatwe do przetworzenia jako elektrody, zastosuj zasadę obróbki rozładowania i użyj iskry elektrycznej, aby usunąć część koła szlifowania diamentowego do przetworzenia. Zewnętrzny otwór koła grafitowego jest obracany i uformowany przez nożę do zaciśniętego na uchwycie narzędzia.
③ Uchwyt narzędzia otworu: Urzędnik otworu może być przetwarzany za pomocą maszyny do cięcia drutu i musi wyciąć kąt wsteczny 6 °, zaciskowy na ruchomym uchwycie narzędzi, a zewnętrzne okrąg elektrody kół grafitowej jest wycinane i tworzone.
④ Płyn roboczy chłodzący: Aby zapewnić płynny postęp obróbki rozładowania, konieczne jest przepłukanie płynu roboczego chłodzącego (płyn roboczy to 7# olej biały lub 5# olej silnikowy) do obszaru przetwarzania. Płyn roboczy jest wypłukiwany z górnej części obszaru przetwarzania, a położenie rurki olejowej jest wielokrotnie dostosowywana, aby upewnić się, że w obszarze przetwarzania nie ma otwartego płomienia.
